Защита насосной станции второго подъёма от дронов в Кирове — ЗОК по СП 542

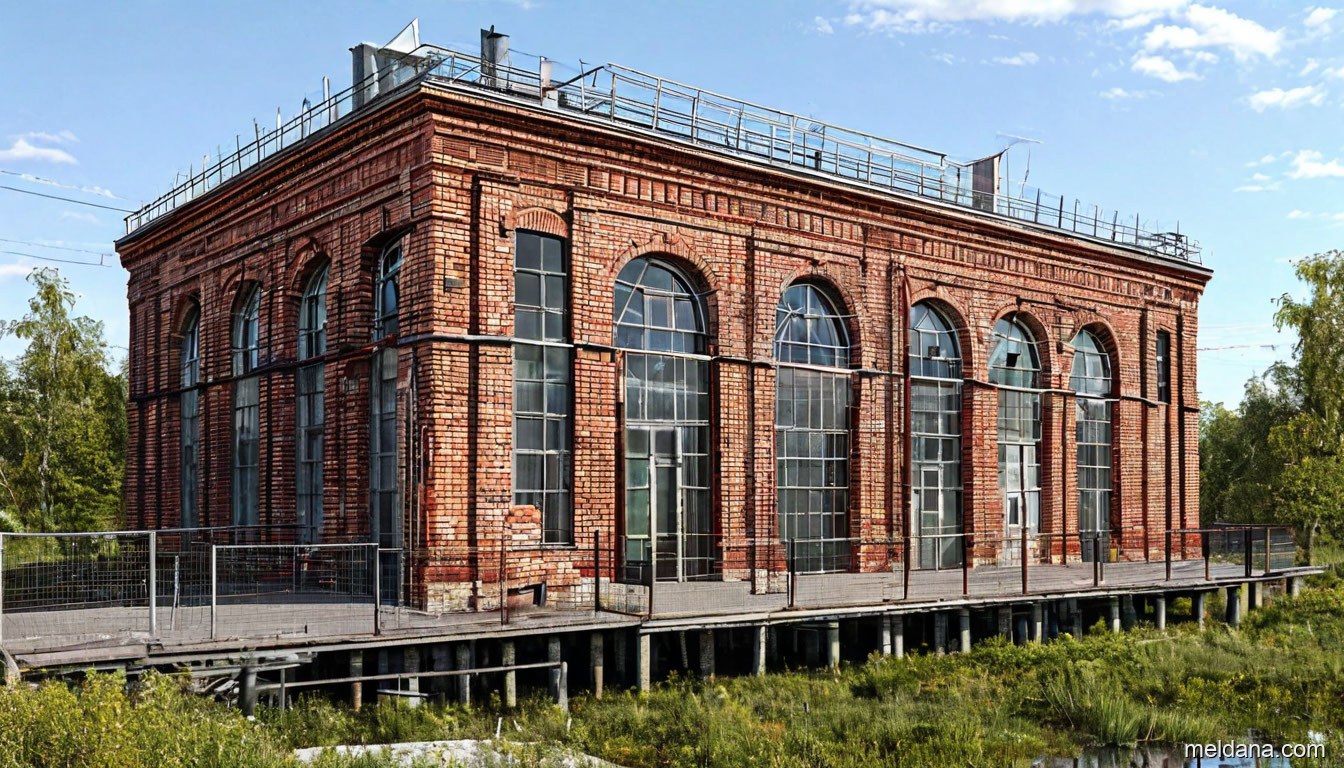

Насосная второго подъёма подаёт очищенную воду в городскую сеть и держит давление. Это самый «дорогой в простое» объект водоканала: остановка ощущается жителями в течение часа, а восстановление давления после опорожнения сети сопровождается гидроударами, порывами и повторным обеззараживанием водоводов.
МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Кирове и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.
Что происходит при попадании БПЛА
- Остановка подачи воды в город и падение давления в сети в течение часа
- Потеря давления в противопожарном водопроводе — риск для всей городской застройки
- Повреждение частотных преобразователей и высоковольтных ячеек: сроки поставки — месяцы
- Опорожнение сети и последующие порывы, промывка и дезинфекция водоводов
- Насосная II подъёма обычно совмещена с РЧВ — один удар выводит из строя весь узел
Что требует закон
Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.
Опубликованный проект впервые вводит в ПП № 1467 защиту от беспилотников: системы пассивной защиты — сетчатые ограждения, экраны и навесы — для объектов всех категорий, а средства обнаружения и радиоэлектронного подавления — для объектов 1–2 категорий. Общественное обсуждение — до 15 августа 2026 года. Для насосной станции второго подъёма это означает, что ЗОК из желательной меры становится обязательной.
Проектируется конструкция по СП 542.1325800.2024 — единственному действующему своду правил по защитным ограждающим конструкциям от БПЛА. Подробный разбор требований, категорий и сроков — в статье «ПП № 1467 и новые требования по БПЛА».
Что защищаем на объекте
Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:
- Машинный зал: кровля, фасады, ворота и монтажный проём
- РУ 6/10 кВ, ячейки, частотные преобразователи и щиты управления
- Камеры переключений и напорные водоводы на выходе
- Диспетчерская и оборудование АСУ ТП
- Помещение резервного питания — ДГУ или ИБП
Насосная и РЧВ в одном контуре
На большинстве водоканалов насосная II подъёма стоит на площадке резервуаров чистой воды: всас идёт из РЧВ, здание примыкает к обвалованным резервуарам. Это позволяет объединить два объекта в одну конструкцию и сэкономить на постоянной части бюджета — она платится один раз, а не дважды.
- Единый контур. Клеть накрывает здание насосной и выходит козырьком на перекрытие РЧВ; над резервуарами полотно идёт горизонтально, опоры ставятся за пределами обваловки.
- Опоры не ставятся на перекрытие резервуара. Перекрытие РЧВ рассчитано на грунтовую обсыпку и не воспринимает сосредоточенную нагрузку от стойки с ударом БПЛА — все опоры выносятся на грунт по периметру.
- Высоковольтная зона. Если рядом проходит ВЛ или открытая часть РУ, применяется диэлектрическое исполнение ЗАСЛОН-Д и работа в зоне высокого напряжения закладывается в ППР отдельным разделом.
- Шум и вентиляция. Полотно не перекрывает вентиляционные решётки машинного зала: проектом сохраняется расчётный воздухообмен для охлаждения двигателей.
Постоянная часть бюджета ЗОК — 2,05 млн ₽ на контракт. Отдельные конструкции для насосной и РЧВ означают, что эта сумма платится дважды. Единый контур на площадке «насосная + резервуары» снимает второе начисление, а также сокращает мобилизацию бригад и сроки монтажа примерно на треть.
Параметры типового решения
| Параметр | Значение |
|---|---|
| Защищаемый объект | здание насосной 18 × 30 м, высота 9 м |
| Схема ЗОК | Клеть на независимом каркасе (верх + бока) (типовое решение ТР-01 / ТР-04 / ТР-05) |
| Зона накрытия | верх и бока — полное накрытие |
| Габарит конструкции в плане | 30,0 × 42,0 м |
| Высота конструкции | 12,0 м |
| Отступ от защищаемых конструкций | 6 м |
| Несущие опоры | 36 шт. с шагом 4 м |
| Площадь защитного полотна | ≈ 3 137 м² |
Уровень защиты и расчётные нагрузки
Для этого объекта расчётный уровень защиты — 2 по СП 542.1325800.2024. Расчётный класс БПЛА — средний (100–250 кг, до 390 кДж); класс полотна — B — арамид + энергопоглощение. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.
| Параметр | Значение |
|---|---|
| Уровень защиты (СП 542, табл. 6.1) | 2 — B — арамид + энергопоглощение |
| Расчётный класс БПЛА | средний (100–250 кг, до 390 кДж) |
| Полотно | ЗАСЛОН Сеть-АР 30/50 (ЗС-СА-0230/0250) или ЗАСЛОН-М 80-2,7-Т |
| Тросовая система | ⌀8–12, шаг тросовой сетки 1,5 м |
| Несущая опора | стойка 12 м / колонна К150 / фермы |
| Отступ конструкции от объекта | 6 м |
| Шаг несущих опор | 4 м |
Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).
Стоимость
Для объекта из расчёта выше бюджет ЗОК — от 13,3 млн ₽ без НДС; верхний ориентир до обмеров — 18,6 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 400 ₽ за м² при площади ≈ 3 137 м².
| Статья | Сумма | Доля |
|---|---|---|
| Оборудование и материалы ЗАСЛОН | 6,0 млн ₽ | 45,0 % |
| Монтаж, фундаменты, натяжение | 5,1 млн ₽ | 38,0 % |
| Проектирование и изыскания (ПИР) | 1,0 млн ₽ | 7,5 % |
| Логистика и мобилизация | 1,3 млн ₽ | 9,5 % |
| Итого | от 13,3 млн ₽ | 100 % |
Отдельно проектирование заказывается примерно за 0,5 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.
Сроки
Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 4–6 недель. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.
Полный состав работ и порядок сдачи — на странице услуги «под ключ».
